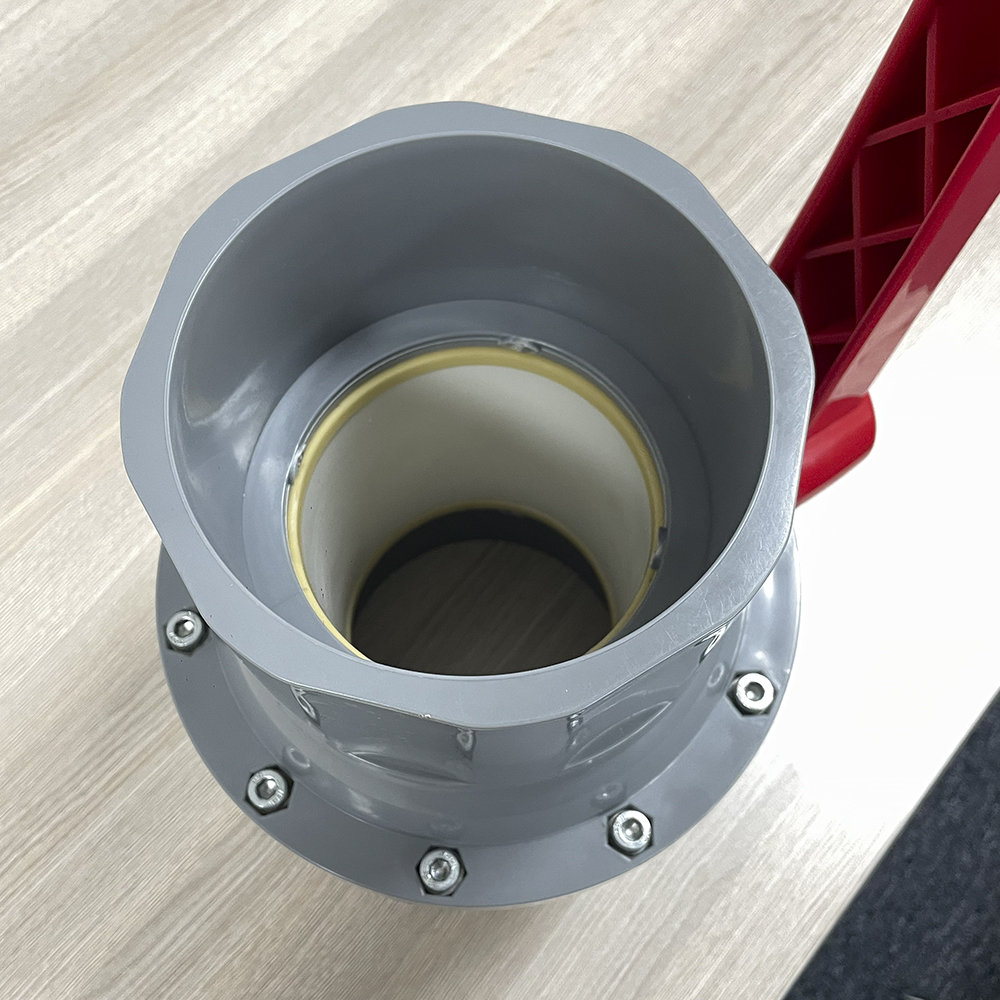

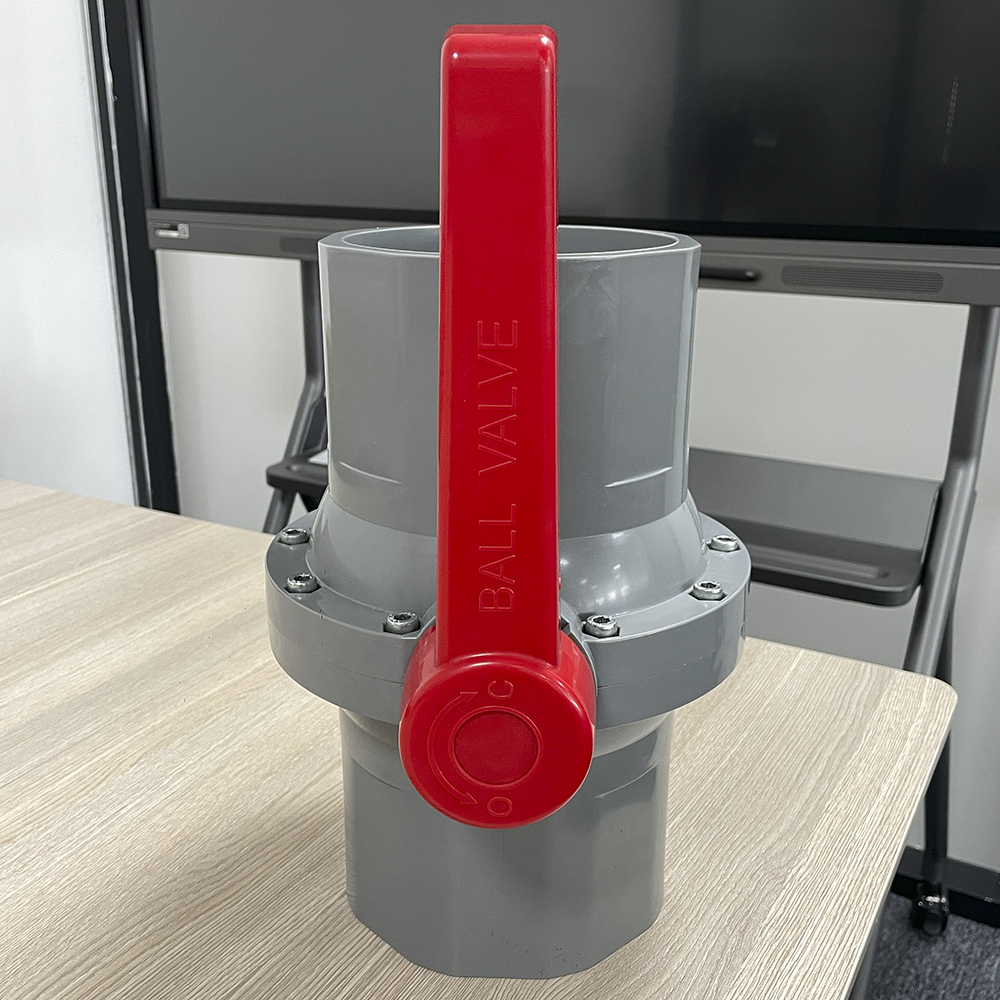

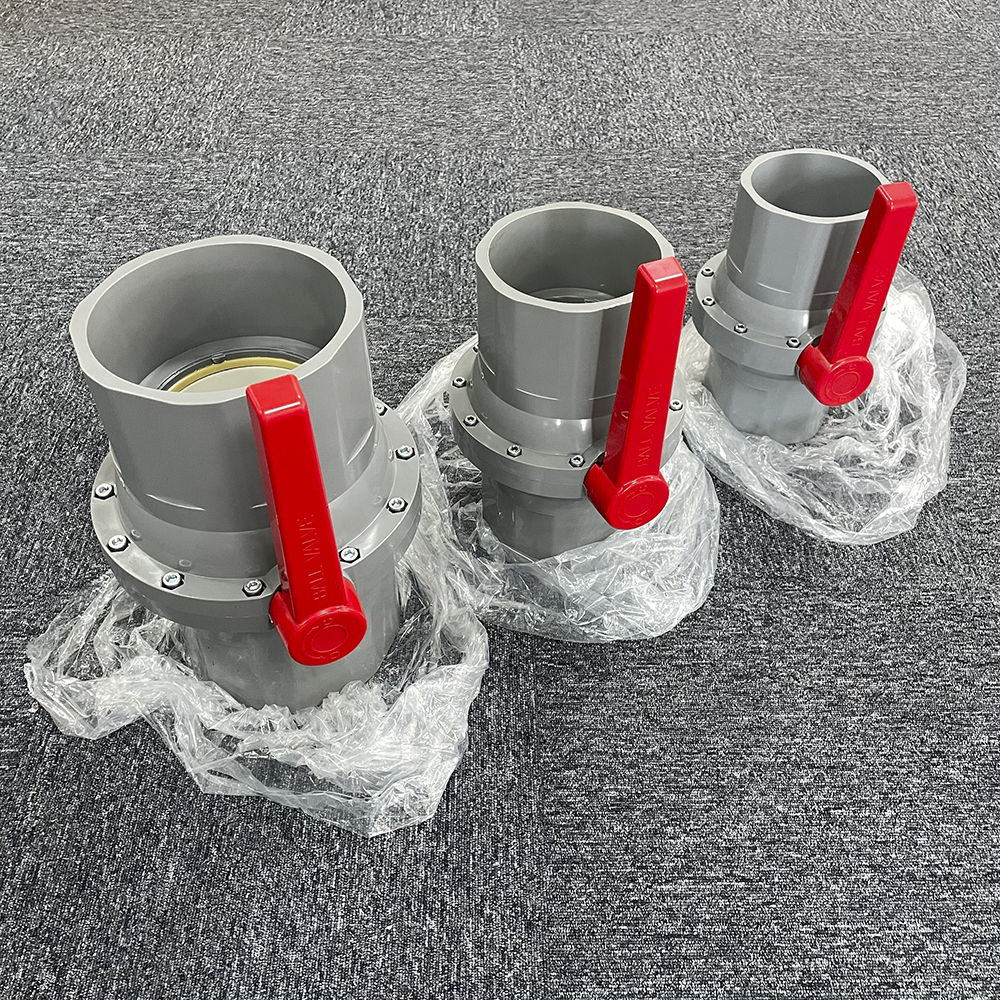

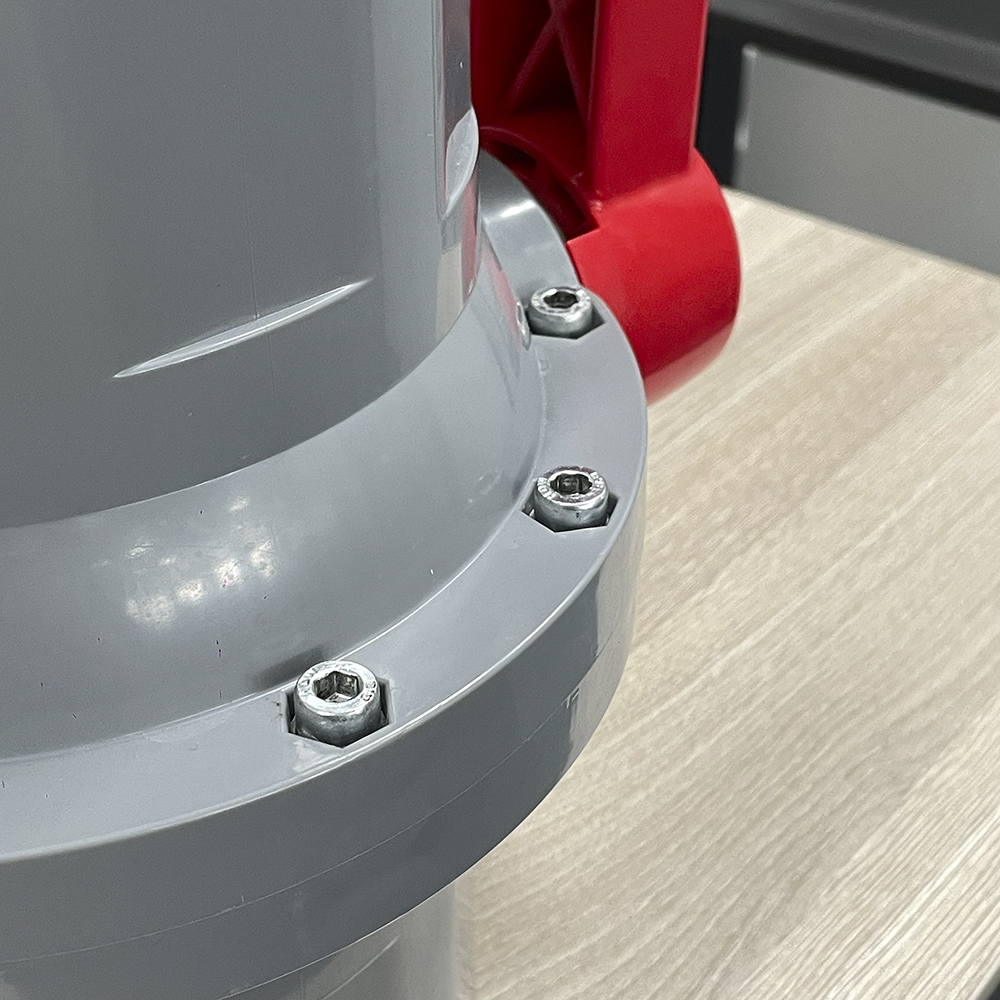

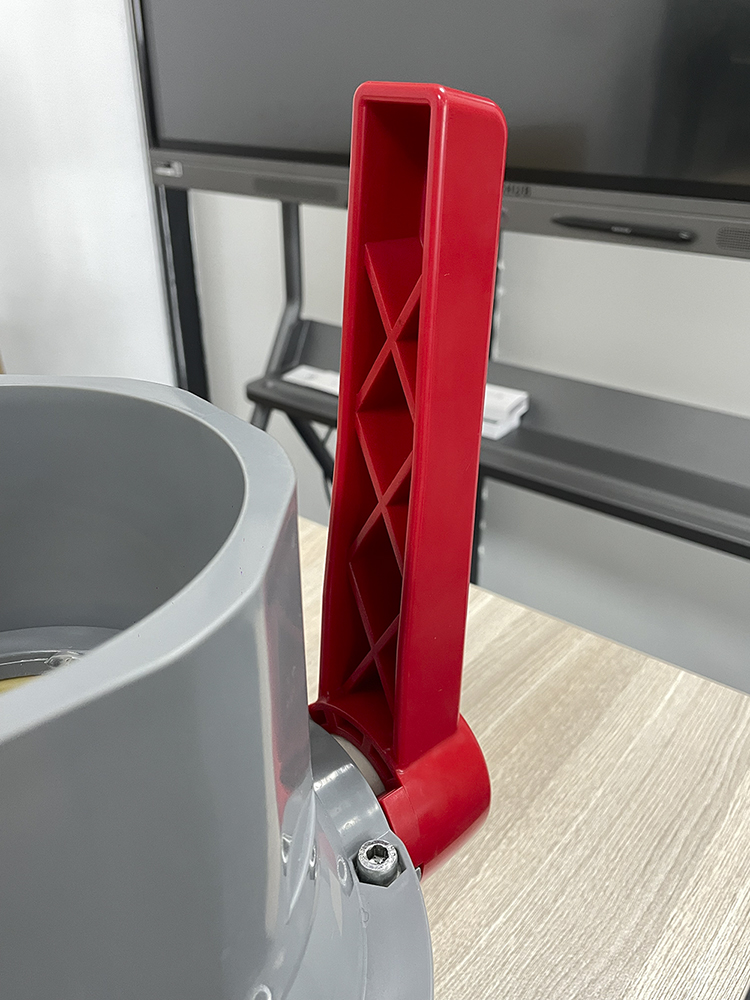

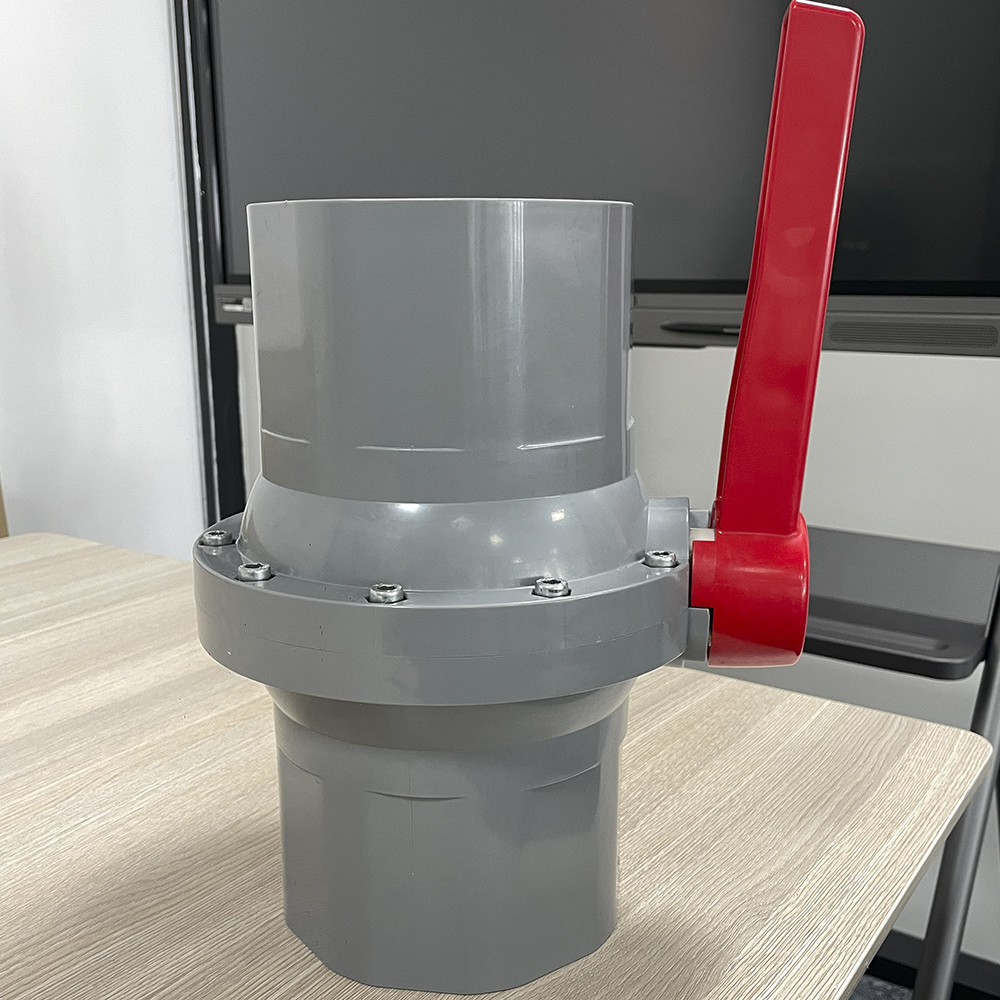

OEM Hoë Kwaliteit 140MM 160MM 168MM 200MM Vlekvrye Staal UPVC Grootgrootte Kogelklep Vir Projek DN200

Kort beskrywing:

Balklep
1. Sagte kleure en kompakte ontwerp
2. Lekvrye werking;
3. Ligte en unie-eindes maak maklike installasie
4. Ekonomies as goedkoper vervoerkoste en lang werkslewe
5. Wel en hoë kwaliteitsbeheer
6. Omgewingsvriendelik, nie-giftig
7. Verwering en skuurweerstand en uitstekende chemiese weerstand
8. Word wyd gebruik in bou, besproeiing, nywerheid en swembad
9. Klein bestelling aanvaarbaar
10. Kliënt se ontwerp en logo is welkom

Grootte:140MM 160MM 168MM 200MM

Gesamentlike Einde:ASTM BS DIN ISO JIS

Werkdruk:PN16

Stuur e-pos aan ons

Produkbesonderhede

Gereelde vrae

Produk-etikette

Legende en fisiese kaart

enkelproduksioneer

Komponentmateriaal

spesifikasie van materiaal

NEE.	Deel	Materiaal	HOEVEELHEID
1	LIGGAAM	UPVC, CPVC	1
2	STEM O-ring	EPDM, FPM (NBR)	1
3	STEM	UPVC, CPVC	1
4	BAL	UPVC, CPVC	1
5	SITPLEKSEËL	TPE, TPVC, TPO	2
6	CAP	PVC, ABS	1
7	HANDTEEL	PVC, ABS	1
8	SKROEF	SS304, STAAL	1

Vergelykingstabel vir modelgrootteparameters

DIMENSIE												Eenheid
MODEL	DN		15	20	25	32	40	50	65	80	100
	GROOTTE		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	Duim
	thd./in	NPT	14	14	11.5	11.5	11.5	11.5	8	8	8	mm
	thd./in	BSPT	14	14	11	11	11	11	11	11	11	mm
	JIS	I	20	20	24	26	30	31	45	48	53	mm
		d1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7	mm
		d2	21.7	25.7	31.67	37.57	47.54	59.44	75.87	88.83	113.98	mm
	ANSI	I	18	20	24	26	30	31	45	48	53	mm
		d1	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114.76	mm
		d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07	mm
	DIN	I	18	20	24	26	30	31	45	48	53	mm
		d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	mm
		d2	20	25	32	40	50	63	75	90	110	mm
	d		15	19	24	30	34	45	55	70	85	mm
	H		37	55	66	73	81	91	99	121	134	mm
	A		68	80	94	100	110	136	170	210	236	mm
	L		77	91	103	111	123	146	178	210	255	mm
	D		32	37.5	44	52	60	74	93	110	135	mm
